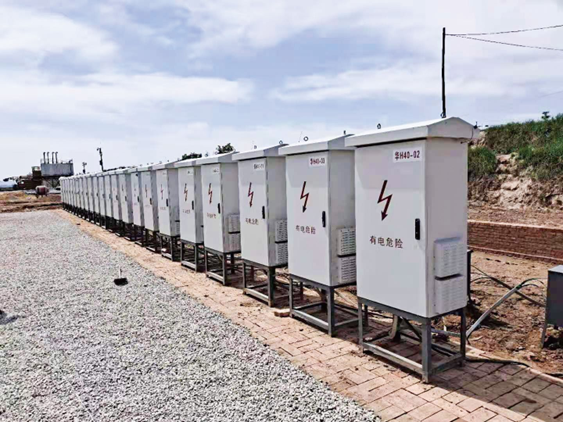

螺桿泵專用控制柜由柜體、電器元件、儀表、變頻器與中控模塊等組成，可通過特定遠程控制、保護、調參，是一種集中控制、保護、監測的上位機裝置。
技術性能
額定電壓為380/660V，660V控制柜需安裝升壓變壓器；
采用長距離無位置編碼器矢量控制技術，可適應電纜長度≥2000m；
長距離無位置編碼器矢量控制速度控制精度±0.2%；
長距離無位置編碼器矢量控制速度波動±0.3%；
控制柜內置螺桿泵防干抽功能；
控制柜內置永磁同步電機防退磁控制技術，有效提高電機壽命；
控制柜內置電潛螺桿永磁驅動系統飛車保護功能；
控制柜元器件安裝、接線牢固、端正、正確，所有連接線的標志、標號清楚、牢固、完整；
控制柜內所有元器件性能符合各元器件相關產品標準要求；
控制柜內電氣間隙與爬電距離、介電性能、溫升極限、短路保護符合GB/T3797規定。
技術參數
型號 | PMMLIFT-C-380-22-O | |
功率輸入 | 額定電壓（ V） | 3 相： 380V~480V；電壓持續波動±10%，短暫波動-15%~+10% |
額定輸入電流（ A） | 46.5 | |
額定頻率（ Hz） | 50Hz/60Hz，波動范圍±5% | |
功率輸出 | 標準適用電機（ KW） | 15 |
額定電流（ A） | 45 | |
輸出電壓（ V） | 額定輸入條件下輸出 3 相， 0~額定輸入電壓，誤差小于±3% | |
輸出頻率（ Hz） | 5~30Hz | |
控制特性 | 控制方式 | 無編碼器磁通矢量控制 |
速度控制精度 | 無編碼器磁通矢量控制：±0.2% | |
速度波動 | 無編碼器磁通矢量控制：±0.3% | |
輸出濾波裝置 | 針對長電纜應用場合已內置濾波裝置 | |
防干抽模型 | 控制柜已內置螺桿泵防干抽功能 | |
數據接口 | 井下數據采集裝置數據接口；RS485 等標準工業通訊端口。 | |
型號 | PMMLIFT-C-660-37-O | |
功率輸入 | 額定電壓 (V) | 3相：520V~690V；電壓持續波動±10%，短暫波動-15%~+10%,即422V~759V；電壓失衡率<3% |
額定頻率 (Hz) | 50Hz/60Hz，波動范圍±5% | |
功率輸出 | 標準適用電機 (kW) | ≤37 |
輸出電壓 (V) | 額定輸入條件下輸出 3 相， 0~額定輸入電壓，誤差小于±3% | |
輸出頻率 (Hz) | 矢量控制0~650Hz | |
控制特性 | 控制方式 | 長距離無位置編碼器矢量控制技術 |
速度控制精度 | 長距離無位置編碼器矢量控制技術：±0.2% | |
速度波動 | 長距離無位置編碼器矢量控制技術：±0.3% | |
輸出濾波裝置 | 針對長電纜應用場合已內置濾波裝置 | |
數據接口 | 井下數據采集裝置數據接口；RS485 等標準工業通訊端口。 | |
防干抽模型 | 控制柜已內置螺桿泵防干抽功能 | |
