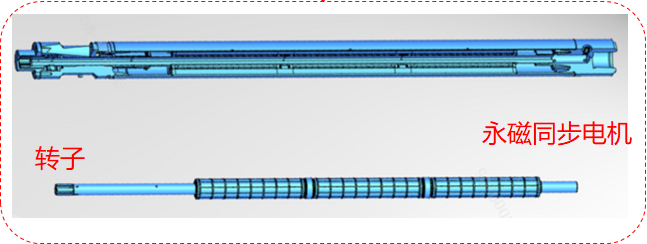

潛油電機是電潛螺桿泵智能采油系統的動力源，是一種三相交流永磁同步電機，實現了低速大扭矩電磁方案設計優化，效率比潛油異步電機提升了 20~30%。我司開發了潛油電機轉子的多級扶正結構和油路循環系統，保證了磁隙的均勻性和軸承的潤滑、散熱，防止超長徑比電機的定轉子卡滯，提高了工作穩定性，延長了使用壽命。
技術性能
潛油電機瞬間過載能力≥1.3倍額定轉矩；
潛油電機動力線引出接頭為插接式接頭；
潛油電機底部和頂部采用法蘭連接方式；
在0.9MPa氣壓下，保持5min，電機各密封連接部位不泄漏；
潛油電機定子三相繞組直流電阻不平衡率應≤2%；
潛油電機絕緣電阻≥1000MΩ；
潛油電機負載試驗后電機油可耐10kV/2.5mm交流電壓；
技術參數
型號 | 額定功率 KW | 額定扭矩N.m | 額定轉速rpm | 額定電流A | 外徑 mm | 長度 m | 耐溫等級℃ |
PMMLIFT-M-98-380/15-B | 15 | 525 | 280 | 36 | 98 | 8.2 | 120 |
PMMLIFT-M-98-660/22-B | 22 | 525 | 400 | 36 | 98 | 8.2 | 120 |
PMMLIFT-M-114-380/6.5-B | 6.5 | 250 | 250 | 15 | 114 | 4.1 | 120 |
PMMLIFT-M-114-380/11-B | 11 | 420 | 250 | 25 | 114 | 6.3 | 120 |
PMMLIFT-M-114-380/15-B | 15 | 570 | 250 | 34 | 114 | 7.4 | 120 |
PMMLIFT-M-114-660/9-B | 9 | 250 | 350 | 15 | 114 | 4.1 | 120 |
PMMLIFT-M-114-660/15-B | 15 | 420 | 350 | 25 | 114 | 6.3 | 120 |
PMMLIFT-M-114-660/22-B | 22 | 570 | 350 | 34 | 114 | 7.4 | 120 |
PMMLIFT-M-114-660/30-B | 30 | 955 | 300 | 48 | 114 | 9 | 120 |
